DIGITALIZACJA OBWODÓW DRUKOWANYCH – OFERTA W WARSZAWIE

Jako doświadczony producent obwodów drukowanych oferujemy naszym klientom szeroki zakres produktów i usług. Wykonujemy jednostronne i dwustronne obwody drukowane oraz płytki drukowane z dokumentacją trwałą lub bez. Oferowane przez nas usługi obejmują m.in.: frezowanie kształtowe laminatów, cynowanie płytek drukowanych i digitalizację obwodów drukowanych.

Zachęcamy do współpracy wszystkich przedsiębiorców, którym zależy na najwyższej jakości otrzymanych produktów oraz możliwości dopasowania ich do ich indywidualnych potrzeb. Obwody drukowane to elementy, które są wykorzystywane w wielu dziedzinach. Od ich precyzyjnego wykonania zależy bezawaryjne i poprawne działanie urządzeń elektronicznych, dlatego w digitalizacji obwodów drukowanych nie może być miejsca na pomyłki czy niedociągnięcia.

Jako producent płytek z wieloletnim doświadczeniem, który jednocześnie cały czas poszerza park maszynowy o nowoczesne urządzenia, jesteśmy w stanie zaoferować szeroki zakres usług. Wpisują się one w zapotrzebowanie klientów działających w wielu branżach. Jesteśmy elastyczni i otwarci na różne rodzaje współpracy. Możemy przygotować płytki jedno- i dwustronne. Zlecisz nam także digitalizację obwodów drukowanych na podstawie załączonej dokumentacji.

Zajmujemy się także pokrywaniem pól lutowniczych wybranym przez klienta materiałem oraz obróbką mechaniczną. Jednym słowem – działamy kompleksowo i wszechstronnie, dlatego jeśli szukasz specjalistów w dziedzinie obwodów drukowanych, nasza oferta z pewnością będzie dla Ciebie atrakcyjna.

Obwody drukowane – zakres świadczonych usług

LAMINAT

Wykonujemy dwustronne i jednostronne obwody drukowane na laminatach FR4, CEM-1 o grubościach od 0,2 mm do 3,2 mm. Grubość miedzi wynosi od 18 um, do 105 um. Możemy wykonać również obwód drukowany z grubszą miedzią (na życzenie do 300 um). Wystarczy skontaktować się z naszymi przedstawicielami, aby ustalić szczegóły zamówienia.

W naszej ofercie znajduje się również frezowanie kształtowe laminatów.

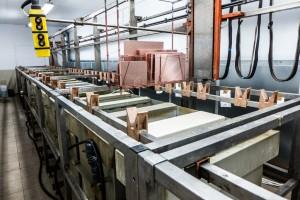

plytka1 linia

SOLDERMASKA I DODATKOWE WARSTWY

Na płytki PCB, które produkujemy w naszym zakładzie, możemy nałożyć soldermaskę lub dodatkowe powłoki.

Klienci zamawiający u nas płytki drukowane mogą wybierać wśród:

  • fotomasek w różnych kolorach,
  • masek sitodrukowych termicznych w różnych kolorach,
  • masek zrywalnych.

Wyjątkiem są prototypy płytek, na które nakładamy soldermaskę w kolorze zielonym. Na płytki nanosimy również opisy elementów w różnych kolorach oraz pastę węglową przewodzącą.

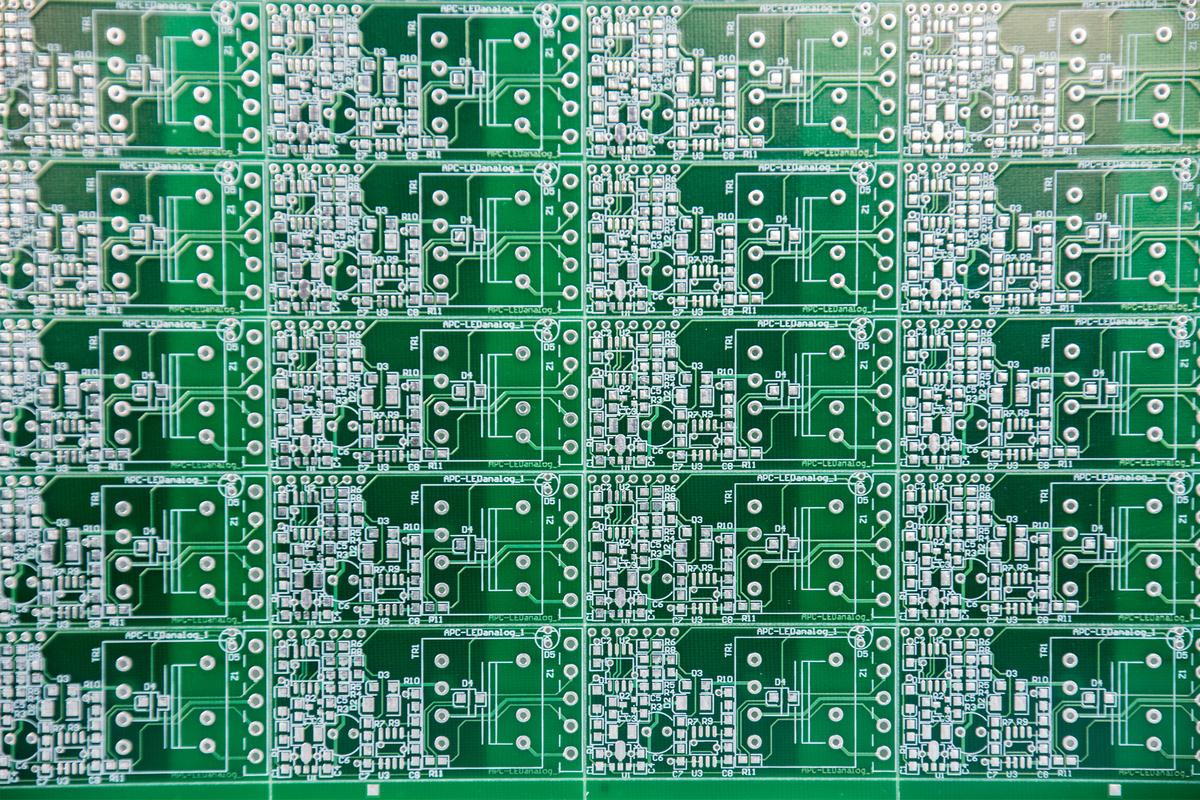

soldermaska 1 soldermaska 2 soldermaska 3 soldermaska 4 soldermaska 5

POKRYCIA PÓL LUTOWNICZYCH

Jako producent z dużym doświadczeniem proponujemy wyroby dostosowane do potrzeb klientów. W zakresie pokrycia pól lutowniczych oferujemy następujące rozwiązania:

  • selektywne (HAL) – dwustronne i jednostronne SMD,
  • cynowanie bezołowiowe – stop SnCuNi,
  • cynowanie ołowiowe – stop SnPb,
  • złocenie chemiczne,
  • złocenie galwanicznie,
  • srebrzenie chemiczne.

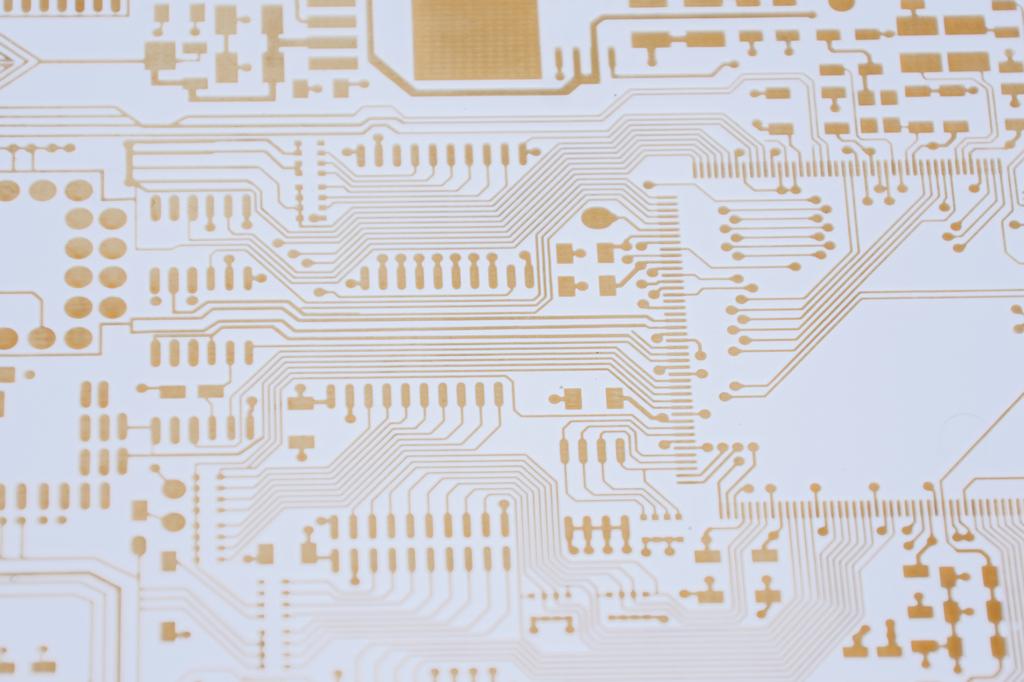

hal1złocenie-chemicznezłocenie-galwaniczne

OBRÓBKA MECHANICZNA

Klientom proponujemy obróbkę mechaniczną:

  • cięcie na pile diamentowej – standardowa dokładność +/- 0.2 mm,
  • nacinanie do łamania – standardowa dokładność +/- 0.1 mm,
  • frezowanie lub odwiercanie otworów kształtowych z dokładnością +/- 0.1 mm
nacinarka

OTWORY I ŚCIEŻKI

Wykonujemy obróbkę mechaniczną przygotowanych produktów. Ponieważ w naszym parku maszynowym mamy nowoczesne narzędzia:

  • wiercimy otwory od 0,3 do 6,5 mm – większe frezowanie, zalecane od 0,6 do 5,5 mm, z dokładnością co do 0,1 mm (na życzenie co 0,05 mm),
  • minimalna szerokość ścieżek na płytkach wykonywanych metodami fotochemicznymi wynosi 0,2 mm, odstęp między ścieżkami to min 0,2 mm (dla prototypów ścieżki 0,15 mm, odstępy 0,15 mm)
  • minimalna szerokość ścieżek na płytkach wykonywanych metodą sitodruku wynosi 0,25 mm z odstępem 0,25 mm.
tester wiertarka wiertarka-dwuwrzecionow-2

NA ŻYCZENIE KLIENTA TESTUJEMY PŁYTKI ELEKTRYCZNIE. WYKORZYSTUJEMY TESTERY MANIA SPEEDY – FLYING PROBE ORAZ OPTYCZNY AOI – CAMTEK.

Terminy wykonania liczone w dniach roboczych

Termin Płytki dwustronne Płytki jednostronne Płytki ze złoceniem Dopłata
Standard 12-15 dni 10 dni +1 dzień —-
Express 6 dni 4 dni +1 dzień 50%
S.Express 4 dni 3 dni +1 dzień 100%

WYKONUJEMY SZABLONY DO NAKŁADANIA PASTY LUTOWNICZEJ

Nasza oferta obejmuje szablony laserowe do nakładania pasty lutowniczej. Proponujemy wykonanie następujących szablonów:

  • trawionych na blachach stalowych do 0,2 mm oraz mosiężnych o grubościach: 0,2, 0,3 oraz 0,4 mm. Maksymalny wymiar szablonu to 700 x 350 mm;
  • laserowych na blachach stalowych od 0,05 do 0,5 mm o maksymalnym wymiarze 750 x 600 mm. Szablony powyżej 750 mm wykonujemy po naszej ocenie zbiorów. Obecnie pracujemy na dwóch urządzeniach laserowych: MAPE oraz nowym LPKF.

WYKONUJEMY INNE USŁUGI

Z uwagi na potrzeby Klientów świadczymy także inne usługi. Proponujemy:

  • opisy na płytach czołowych,
  • frezowanie kształtowe laminatów,
  • pogłębianie otworów pod śruby stożkowe.

SKŁADANIE ZAMÓWIEŃ

Jeżeli chcą Państwo zamówić prototypy płytek drukowanych, płytki PCB lub jednostronne obwody drukowane, zapraszamy do kontaktu z naszymi przedstawicielami.

Biuro: ul. J. S. Bacha 22 02-743 Warszawa, tel/fax (22) 843-17-68, (22) 847-48-29
W godzinach 8.00-16.00
E-mail: biuro@elpinpcb.com.pl
Do wszystkich cen doliczamy VAT 23%.

ORIENTACYJNY KOSZT DOKUMENTACJI TECHNOLOGICZNEJ

Dla Twojej wygody podajemy orientacyjny koszt przygotowania i wykonania dokumentacji technologicznej:

  • dla płytek drukowanych jednostronnych od 70 do 150 zł
  • dla płytek drukowanych dwustronnych od 100 do 250 zł

Jeśli masz pytania, skontaktuj się z nami. Udzielimy wszystkich dodatkowych informacji.
